項目背景

該項目位于深圳市光明區一處山地，遠離居民區，施工單位為光明建工，目前處于前期山地開挖階段，需要把山區土石方計算出來。

工期一天

提交測區范圍內2000坐標系，56黃海程等線。

甲方用途

在等線的基礎上，計算測區范圍內的土石方量。

測基本情況

測區主要是山地，低起伏較大，測區外圍有壓線塔密布，飛行外擴危險性較大。

項目難點

1)測區一側山體較，壓線較多，使用三維航線飛行時會有碰撞危險。

2)時間緊急，近期深圳多雨，光線條件不好，影響飛行安全及效果。

3)項目周期較短，客戶急需測區等線。

4)傳統測繪儀器難以滿足客戶時間需求，固定翼無人機起降不便，獲取成果有限。

深圳大疆無人機土方量航測項目

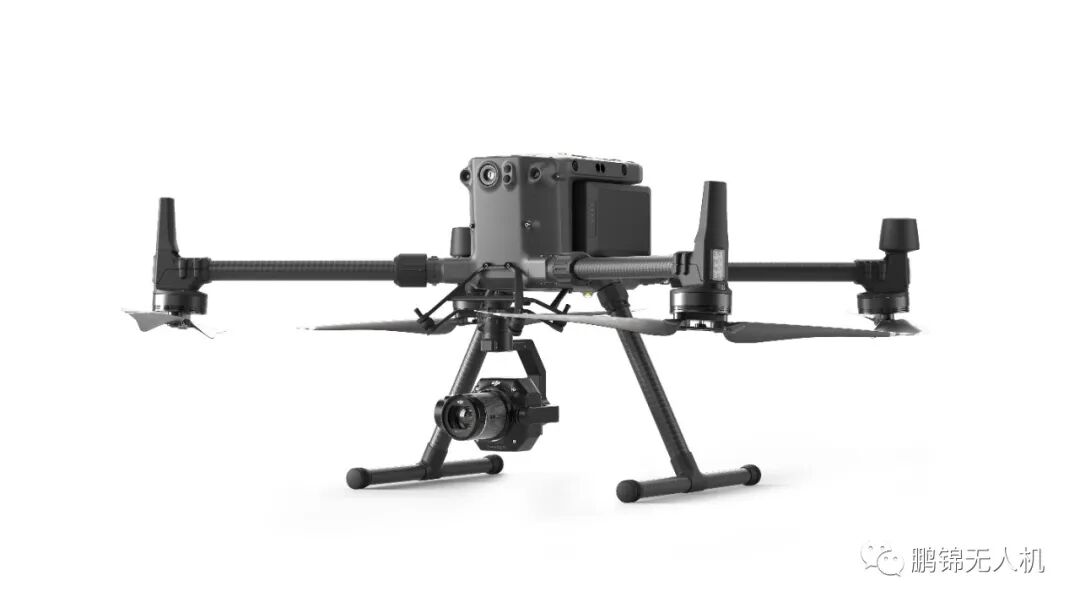

1)本次項目采用M300RTK+P1一套

經緯 M300 RTK是現代航空系統與大疆行業級無人機技術的融合。大續航55 分鐘，支持六向定位避障，防水等級 IP45，擁有眾多智能功能，并同時支持三云臺，以實力刷新想象， 成為行業級無人機全新目標。

DJI P1 集成全畫幅圖像傳感器與三軸云臺，支持多款定焦鏡頭，成性能、多用途航測負載。搭配經緯 M300 RTK 和大疆智圖軟件，帶來、效率、一體化的航測解決方案，樹立航測領域新目標。

2)數據處理軟件使用大疆智圖及南方CASS軟件

傳統GPS現場復核等線精度。

1)前期入場查看測區情況，無人機飛到空中查看周圍障礙物及飛行是否安全，M300 RTK搭載P1鏡頭進行數據采集，再進行三維建模。

2)使用RTK設備，連接千尋CORS服務，現場采集項目地控制點坐標，并和甲方控制點坐標對比，在采集的5個控制點坐標后，對比發現平面坐標誤差在1-2CM，程異常值在3.33米。

3)統一調整三維模型程值，使其符合客戶2000坐標系，56黃海程基。

無人機飛行參數如下：

建圖航拍-智能擺動拍攝

使用自定義千尋網絡RTK

航：150米

地面分辨率（GSD）：1.87cm

云臺角度：-60度

起飛速度：15m/s

航線速度：4.5M/S-15M/S

航向重疊度：80%

旁向重疊度：75%

人員以及時間投入

1)外業飛行及控制點測量人員共兩名，內業數據處理人員一名。

2)大疆智圖處理M300+P1采集的原始數據，生成OSGB格式三維模型，并導入南方CASS 3D軟件，在模型上提取程點，建立三角網，生成等線。

整個項目時長9個小時，外業飛行用時40分鐘，控制點測量10分鐘，內業數據處理及生成等線共計8個小時。

項目成果

1)建模成果

2)等線成果

精度報告

在提交等線之后，甲方在CAD圖上隨機抽取了13個點進行復核，用自己的RTK設備連接深圳CORS，現場按照13個點位放樣到具體位置，再實測該點坐標，并對比。精度驗證如下：

甲方評價

在如此短的時間里，獲取如此質量及的三維模型，和成果數據。大疆出品，必屬精品。

大疆航測解決方案的勢

大疆無人機M300 RTK+P1，飛行安全系數，六向避障系統，可以滿足絕大多數場景的安全飛行，起降方便，操作簡單，鏡頭像素，效率，智能擺動拍攝，大的提了項目完成效率。

深圳大疆無人機土方量航測項目
